豪華的歐式三層帶地下室別墅施工圖及效果圖_別墅圖紙超市,三層歐式別墅設計圖紙
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。
詳細介紹
注：本套圖紙為預售圖紙，預售期間，聯系在線客服 付款即可立減1000元！付款成功后，商品將在20個工作日內發出。（商品正式上架后，立即恢復原價?。?
| 圖紙屬性 | |||
| 編號： DC0580 | 層數： 三層 | 結構形式： 框架結構 | 主體造價： 400-500萬 |
| 開間： 21.7米 | 進深： 19.6米 | 占地面積： 378.45平方米 | 建筑面積： 1527.43平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 包含平面圖、立面圖、剖面圖、樓梯大樣圖、門窗尺寸、節點大樣等 | |||
| 結 構 圖： | 包含地基、梁、柱、樓板配筋及大樣圖等 | |||
| 給排水圖： | 包含每層給排水平面圖及大樣圖等 | |||
| 電 氣 圖： | 包含每層照明平面圖、插座平面圖、弱電平面圖及系統圖等 | |||
| 設計功能 | ||||

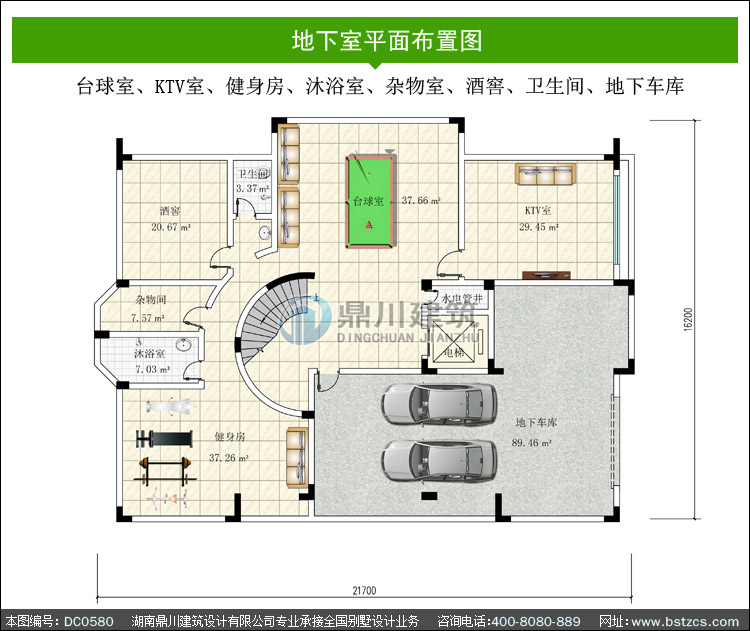

| 地下室： | 臺球室、KTV室、健身房、沐浴室、雜物室、酒窖、衛生間、地下車庫 | |||

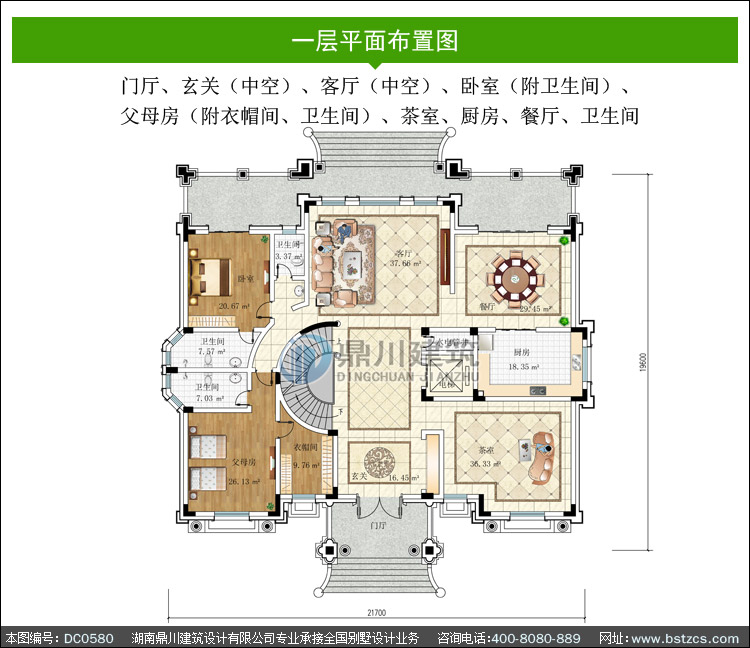

| 一 層： | 門廳、玄關（中空）、客廳（中空）、臥室（附衛生間）、父母房（附衣帽 間、衛生間）、茶室、廚房、餐廳、衛生間 | |||

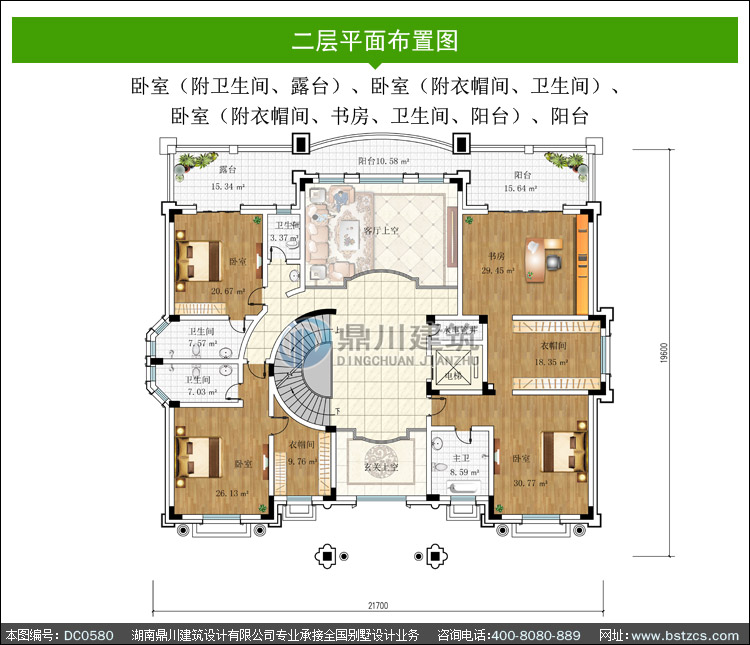

| 二 層： | 臥室（附衛生間、露臺）、臥室（附衣帽間、衛生間）、臥室（附衣帽間、 書房、衛生間、陽臺）、陽臺 | |||

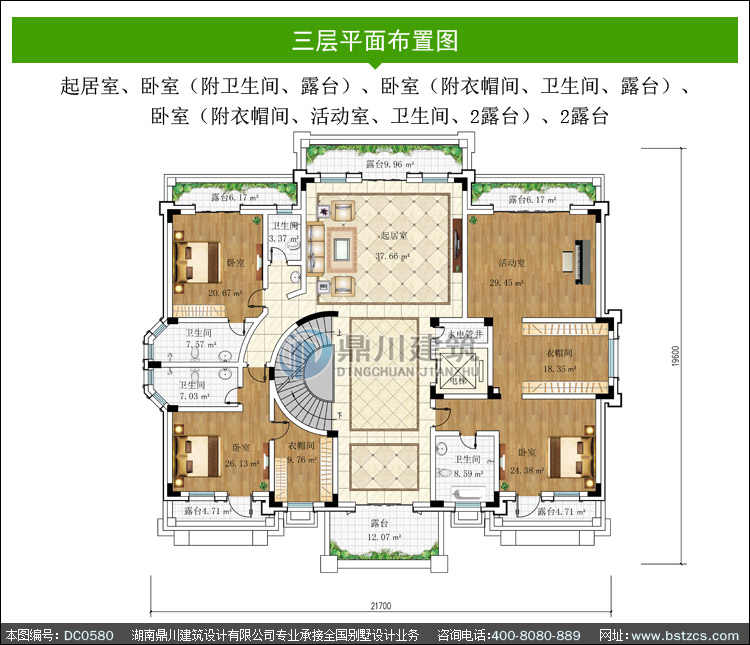

| 三 層： | 起居室、臥室（附衛生間、露臺）、臥室（附衣帽間、衛生間、露臺）、臥 室（附衣帽間、活動室、衛生間、2露臺）、2露臺 | |||

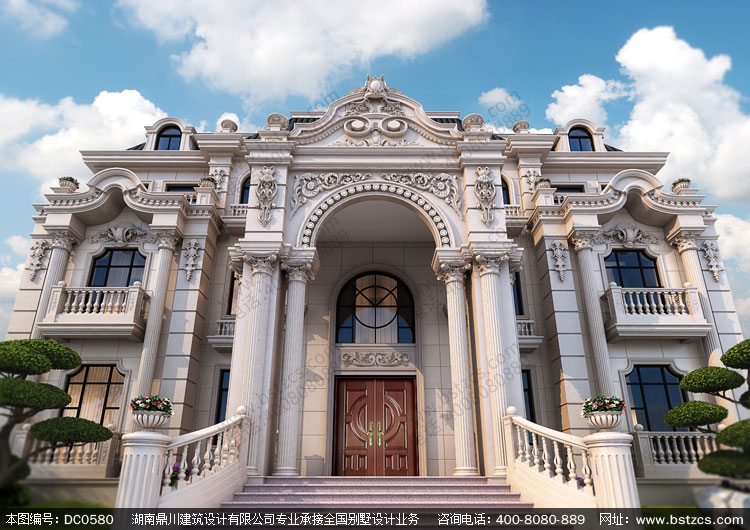

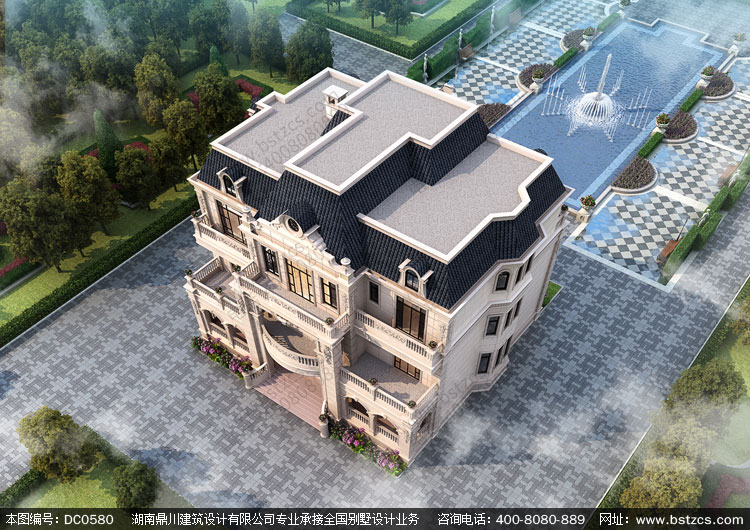

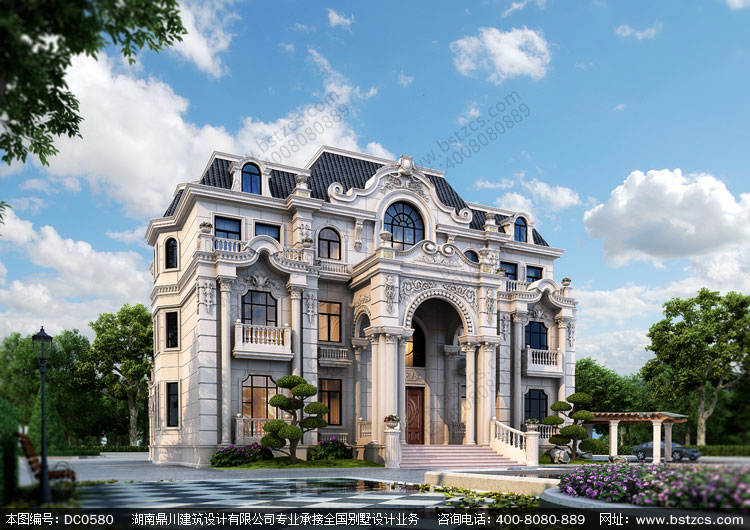

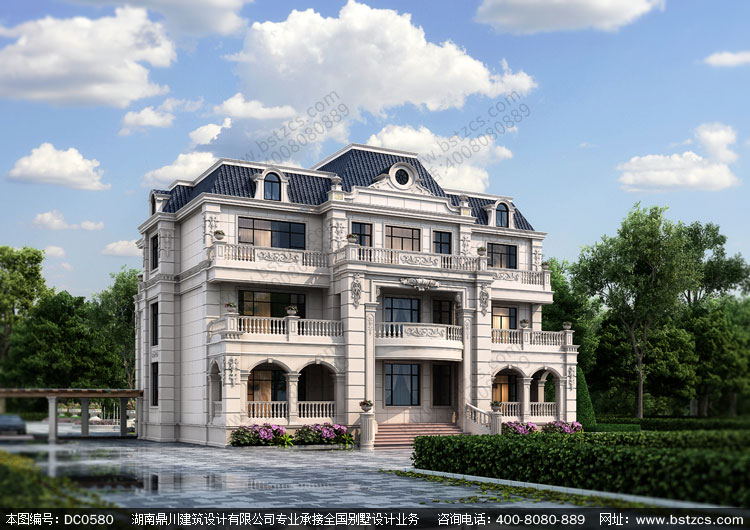

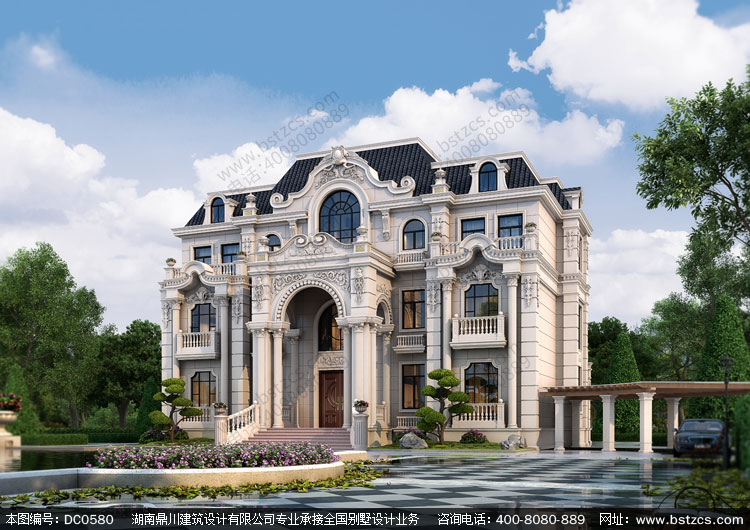

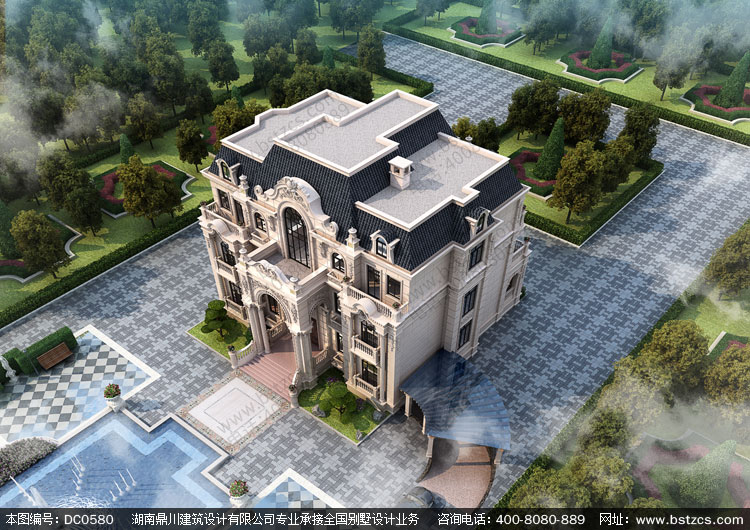

效果圖：
