復式四層帶露臺農村別墅設計圖紙_農村四層別墅設計,鼎川建筑

商品編號：　DC0568
規　　格：　11.4米×13.9米
支付方式：　貨到付款 | 在線支付 | 匯款轉賬
郵　　費：　　　全國范圍內包郵
服務保障：
商品套餐：原版圖紙原版圖紙+材料預算鏡像版圖紙鏡像版圖紙+材料預算
一口價：￥2980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

詳細介紹

注：圖紙為湖南鼎川建筑設計有限公司設計作品，已通過國家版權局進行版權登記，受法律保護。圖紙設計都是依照國家建筑行業標準設計的，對其結構受力安全執行建筑設計行業的強制性法律責任，即施工方在施工過程中圖紙有看不明白或需要技術上支持的，撥打我們公司客服電話400-8080-889，我們將會熱情為其解答。

圖紙屬性
編號： DC0568	層數：四層	結構形式：磚混結構	主體造價： 51-61萬
開間： 11.4米	進深： 13.9米	占地面積： 153.14平方米	建筑面積： 512.69平方米

圖紙內容
建筑圖：	建筑設計總說明、一層平面圖、二層平面圖、三層平面圖、四層平面圖、閣樓平面圖、屋頂平面圖、1-8軸立面圖、8-1軸立面圖、A-L軸立面圖、L-A軸立面圖、1-1剖面圖室內裝修表、樓梯放大平面圖一、樓梯放大平面圖二、門窗表門窗立面分格圖一、門窗立面分格圖二節點詳圖一、節點詳圖二、節點詳圖三
結構圖：	結構設計總說明一、結構設計總說明二、結構設計總說明三、坡屋面構造大樣、基礎平面布置圖、基礎詳圖、一層梁配筋圖、二層梁配筋圖、二層板平法施工圖、三層梁配筋圖、三層板平法施工圖、四層梁配筋圖、四層板平法施工圖、閣樓層梁配筋圖、閣樓層板平法施工圖、坡屋面層梁配筋圖、坡屋面層板平法施工圖、節點詳圖一、樓梯結構圖
給排水圖：	給排水設計說明一、給排水設計說明二、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、閣樓給排水平面圖、屋頂給排水平面圖、給排水系統原理圖、衛生間給排水詳圖、化糞池大樣圖
電氣圖：	電氣設計說明及圖例、配電系統圖（一）、配電系統圖（二）、配電系統圖（三）、一層照明平面圖、二層照明平面圖、三層照明平面圖、四層照明平面圖、閣樓層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、四層插座平面圖、閣樓層插座平面圖、防雷平面圖、接地平面圖、一層電訊平面圖、二層電訊平面圖、三層電訊平面圖、四層電訊平面圖
設計功能

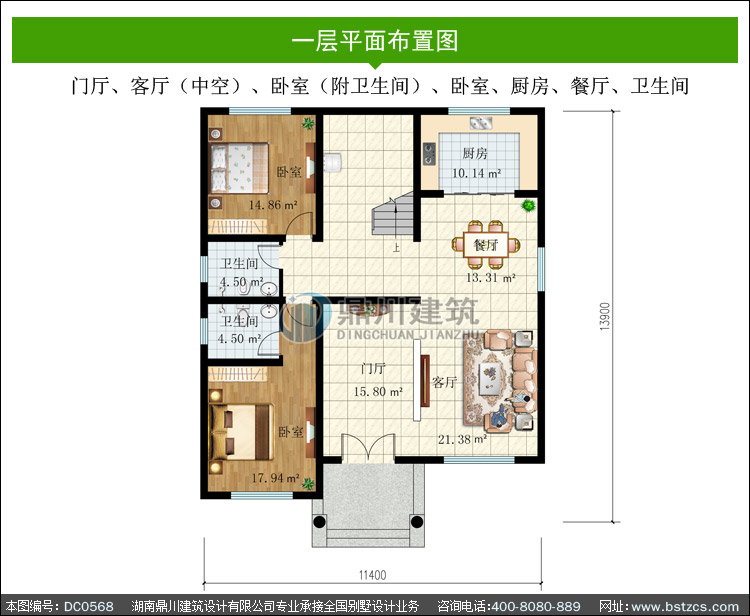

一層：	門廳、客廳（中空）、臥室（附衛生間）、臥室、廚房、餐廳、衛生間

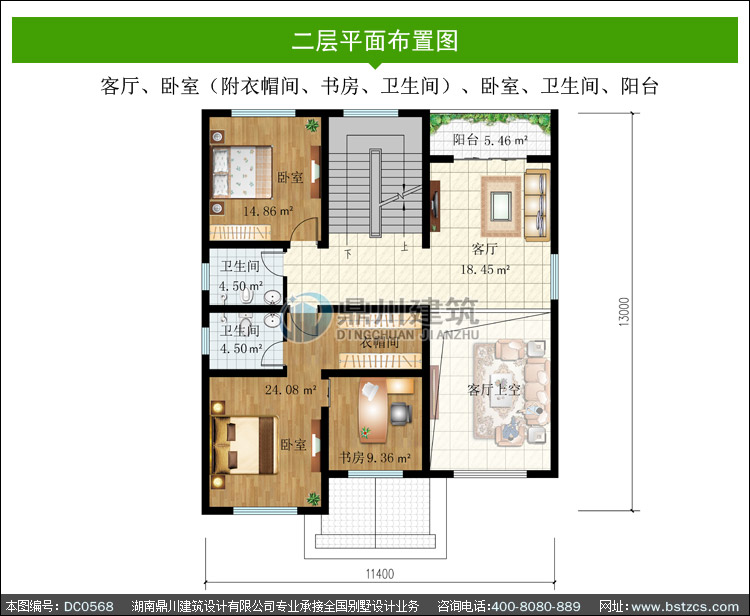

二層：	客廳、臥室（附衣帽間、書房、衛生間）、臥室、衛生間、陽臺

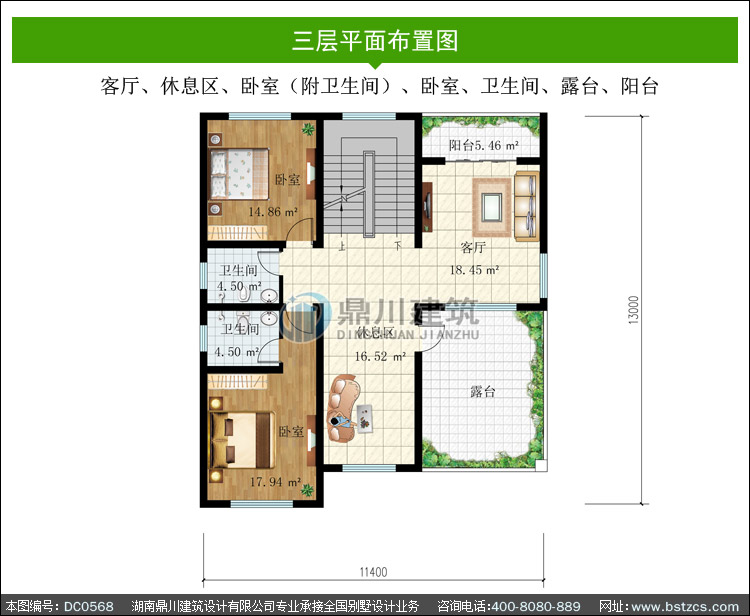

三層：	客廳、休息區、臥室（附衛生間）、臥室、衛生間、露臺、陽臺

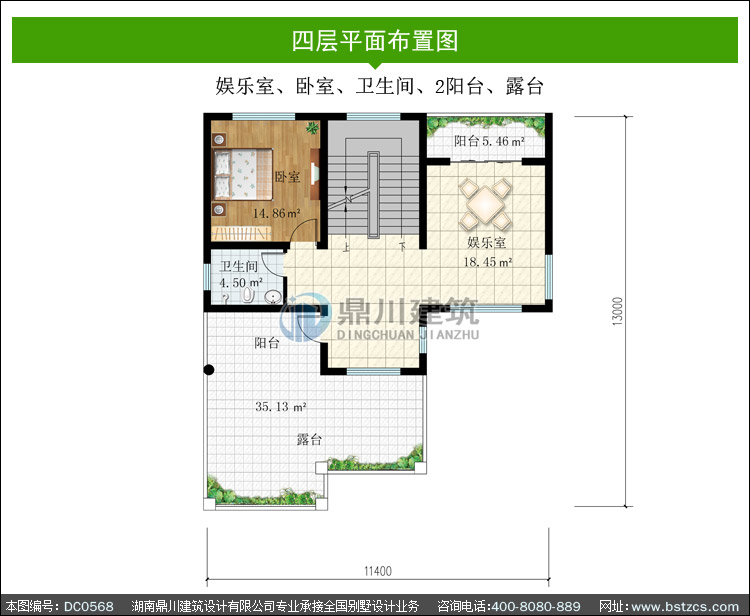

四層：	娛樂室、臥室、衛生間、2陽臺、露臺
