| 圖紙屬性 | |||
| 編號： DC0348 | 層數： 二層 | 結構形式： 框架結構 | 主體造價： 38-46萬 |
| 開間： 13.2米 | 進深： 14.1米 | 占地面積： 172.84平方米 | 建筑面積： 383.70平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表 | |||
| 結 構 圖： | 結構設計總說明、結構常用大樣圖、基礎平面布置圖、基礎柱定位圖、一層柱定位圖、二層柱定位圖、頂層柱定位圖、基礎梁平法施工圖、一層頂梁平法施工圖、二層頂梁平法施工圖、閣樓層梁平法施工圖、一層頂板結構平面圖、閣樓層板結構平面圖、坡屋頂結構平面圖、樓梯配筋圖 | |||
| 給排水圖： | 給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖 | |||
| 電 氣 圖： | 電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、基礎接地平面圖、屋頂防雷平面圖 | |||
| 設計功能 | ||||

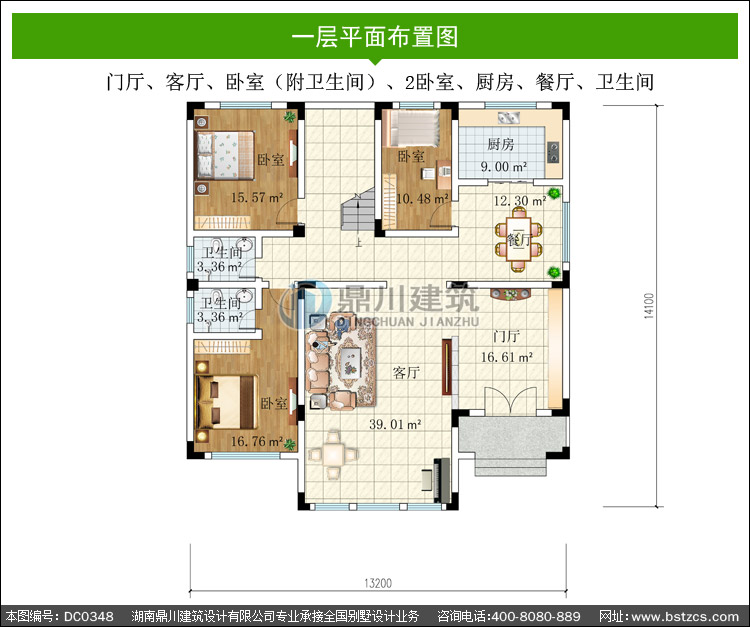

| 一 層： | 門廳、客廳、臥室（附衛生間）、2臥室、廚房、餐廳、衛生間 | |||

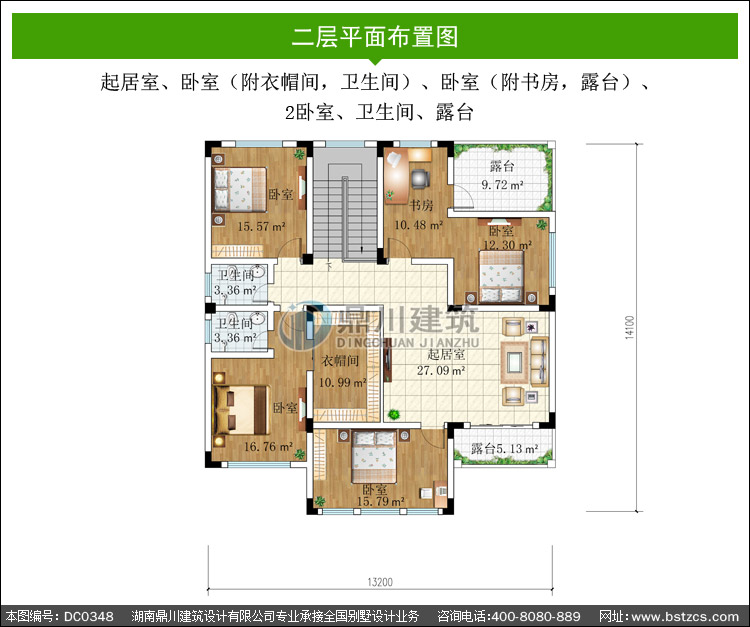

| 二 層： | 起居室、臥室（附衣帽間，衛生間）、臥室（附書房，露臺）、2臥室、衛生間、露臺 | |||
本套圖紙有施工圖55張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
