學會快速看懂農村自建房施工圖紙，事半功倍就靠它！

　　隨著時代的進步，農村朋友對建房圖紙的重視程度也高了起來，再也不像以前那樣覺得隨便建了。如今要在農村自建房，都會選擇一款專業和合適的施工圖紙，畢竟施工圖紙是建造房屋的依據，是“工程的語言”，它明確規定了要建造一幢什么樣的建筑，并且具體規定了形狀、尺寸、做法和技術要求。那對于很多沒有建筑知識基礎的朋友該怎樣學會看圖紙呢？圖紙要怎樣看才對呢？下面我們來教大家學會正確的識圖方法，只有快速學會看懂圖紙，才能收到事半功倍的效果。

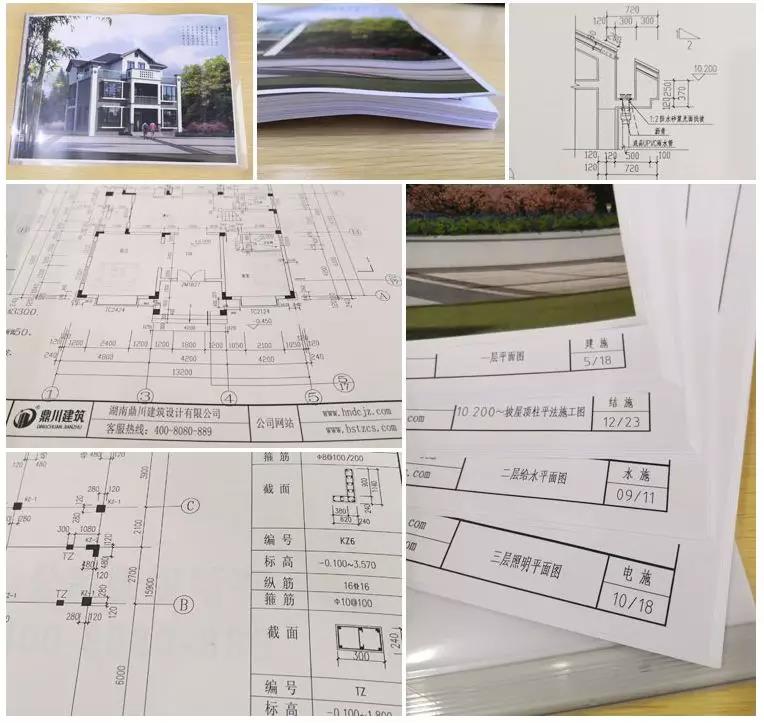

　　1、把握主次

　　拿到一份圖紙后，先看什么圖，后看什么圖，應該有主有次。

　　一般是按如下順序進行：

　　1、仔細閱讀設計說明，了解建筑物的概況、位置、標高、材料要求、質量標準、施工注意事項以及一些特殊的技術要求，在思想上形成一個初步印象;

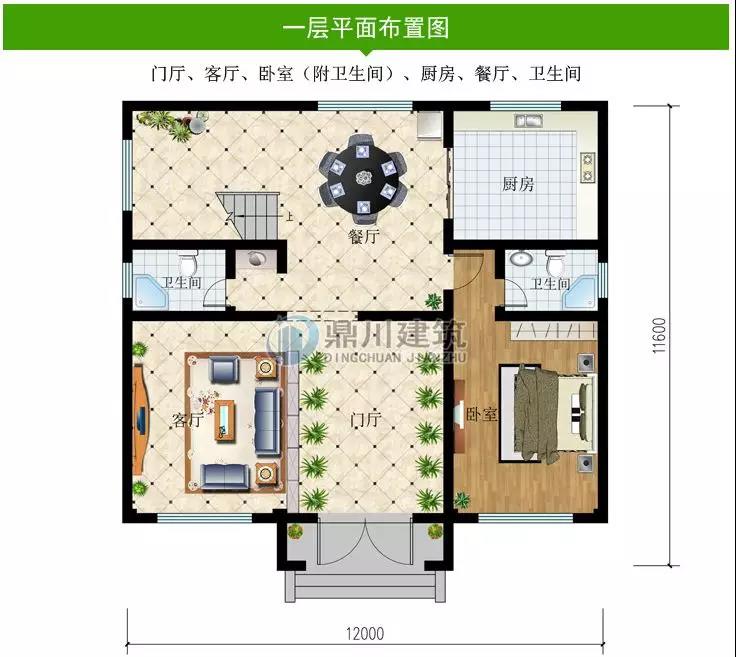

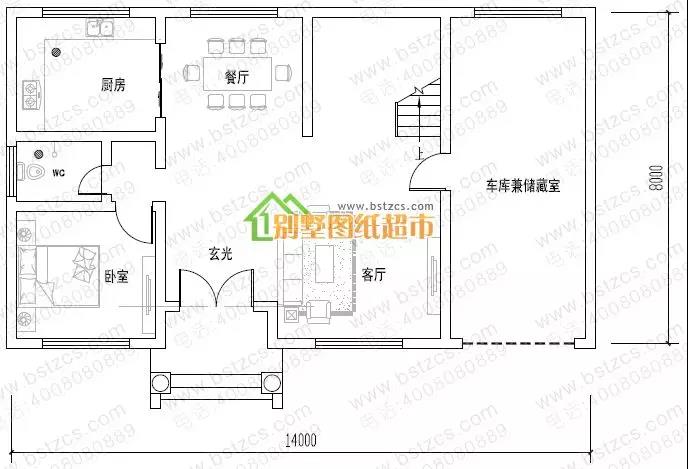

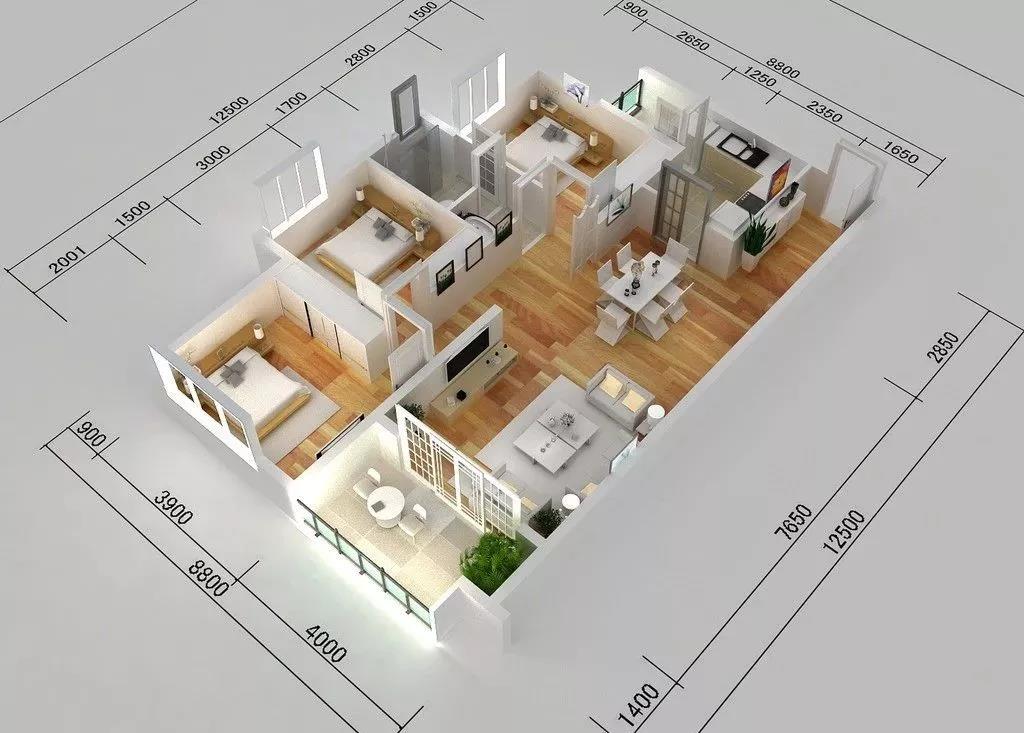

　　2、接著看平面圖，了解房屋的平面形狀、開間、進深、柱網尺寸，各種房間的安排和交通布置，以及門窗位置，對建筑物形成一個平面概念，為看立面圖、剖面圖打好基礎;

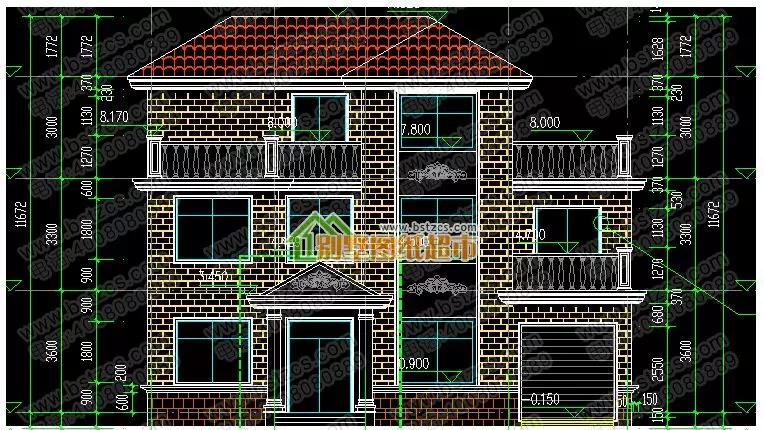

　　3、看立面圖，以了解建筑物的朝向、層數和層高的變化，以及門窗、外裝飾的要求等;

　　4、看剖面圖，以大體了解剖面部分的各部位標高變化和室內情況;

　　5、最后看結構圖，以了解平面圖、立面圖、剖面圖等建筑圖與結構圖之間的關系，加深對整個工程的理解;

　　6、另外，還必須根據平面圖、立面圖、剖面圖等中的索引符號，詳細閱讀所指的大樣圖或節點圖，做到粗細結合，大小交圈。

　　只有循序漸進，才能理解設計意圖，看懂設計圖紙，也就是說一般應做到

　　先看說明后看圖，順序最好為平、立、剖

　　查對節點和大樣，建筑結構對照讀”

　　這樣才能收到事半功倍的效果。

　　2、記住尺寸

　　內容建筑工程雖然各式各樣，但都是通過各部分尺寸的改變而出現各種不同的造型和效果。

　　俗話說：“沒有規矩，不成方圓”，圖上如果沒有長、寬、高、直徑等具體尺寸，施工人員就沒法按圖施工。但是圖紙上的尺寸很多，作為具體的和操作人員來說，不需要，也不可能將圖上所有的尺寸都記住。

　　但是，對建筑物的一些主要尺寸，主要構配件的規格、型號、位置、數量等，則是必須牢牢記住的。這樣可以加深對設計圖紙的理解，有利于施工操作，減少或避免施工錯誤。

　　一般來說，作為要牢記以下一些尺寸：

　　開間進深要記牢，長寬尺寸莫忘掉

　　縱橫軸線心中記，層高總高很重要

　　結構尺寸要記住，構件型號別錯了

　　基礎尺寸是關鍵，結構強度不能少

　　梁柱斷面記牢靠，門窗洞口要留好。

　　3、弄清關系

　　看圖時，必須弄清每張圖紙之間的相互關系。因為一張圖紙無法詳細表達一項工程各部位的具體尺寸、做法和要求。必須用很多張圖紙，從不同的方面表達某一個部位的做法和要求。

　　這些不同部位的做法和要求，就是一個完整的建筑物的全貌。所以在一份施工圖紙的各張圖紙之間，都有著密切的聯系。

　　在看圖時，必須以平面圖中的軸線編號、位置為基準，做到：“手中有圖紙，心中有軸線，千頭又萬緒，處處不離線”。這就是的基本基礎以及標準。

　　圖紙之間的主要關系，一般來說主要是：

　　軸線是基準，編號要相吻

　　標高要交圈，高低要相等

　　剖面看位置，詳圖詳索引

　　如用標準圖，引出線標明

　　要求和做法，快把說明拿

　　土建和安裝，對清洞、溝、槽

　　材料和標準，有關圖中查

　　建筑和結構，前后要對照。

　　所以弄清各張圖紙之間的關系，是看圖的重要環節，是發現問題、減少或避免差錯的基本措施。

　　4、抓住關鍵

　　在看施工圖時，作為必須抓住每張圖紙中的關鍵，只有掌握住關鍵，才能抓住要害，少出差錯。一般應抓住以下幾個方面。

　?、?平面圖：

　　在施工中常出現的一些差錯有一定的共性。如“門是里開外開，軸線是正中偏中，朝向是東南西北，墻厚是一磚幾磚”。門在平面圖中有開啟方向，而窗則沒有開啟方向，必須查大樣圖才能確定。

　　軸線在墻上是正中還是偏中，哪一層是正中，哪一層是偏中，必須弄清，才不會造成軸線錯誤;以免錯把所有的軸線都當成中線。

　　房屋的朝向必須弄清楚，圖上有指北針的以指北針為準，無指北針的以總平面圖和總說明上的朝向為準。一般建筑物的平面圖中，應符合上北下南、左西右東的規律。

　　對在每一軸線、每一部位的墻厚也要仔細查對清楚，如哪道墻是一磚，哪道墻是半磚厚，絕對不能弄錯。

　　② 立面圖：

　　必須掌握門窗洞口的標高尺寸，以便在立皮數桿和預留窗臺時不致發生錯誤。

　　③ 剖面圖：

　　主要應掌握樓層標高、屋頂標高。有的還要通過剖面圖掌握室內洞口、內門標高、樓地面做法、屋面保溫和防水做法等。

　?、?結構圖：

　　主要應掌握基礎、墻、梁、柱、板、屋蓋系統的設計要求、具體尺寸、位置、相互間的銜接關系以及所用的材料等。

　　5、了解特點

　　建筑要滿足各種不同的生產工藝要求，在設計與施工中就各有不同的特點。如酸處理車間，對墻面、地面等有耐酸要求，就要采取不同的處理方法;精密儀表車間，對門窗、墻壁有不同的防塵、恒溫、恒濕要求。

　　民用建筑由于使用功能不同，也有不同的特點。如對影劇院，由于對聲學有特殊要求，故在頂棚、墻面有不同的處理方法和技術要求。因此在熟悉每一份木工施工圖紙時，必須了解該項工程的特點和要求，包括以下幾方面：

　?、?地基基礎的處理方案和要求達到的技術標準;

　?、?對特殊部位的處理要求;

　?、?對材料的質量標準或?qū)μ厥獠牧系募夹g(shù)要求;

　?、?需注意或容易出問題的部位;

　?、?新工藝、新結構、新材料等的特殊施工工藝;

　?、?設計中提出的一些技術指標和特殊要求;

　?、?在結構上的關鍵部位;

　　只有了解一個工程項目的特點，才能更好地全面地理解設計圖紙，保證工程的特殊需要。

　　6、圖表對照

　　一份完整的施工圖紙，除了包括各種圖紙外，還包括各種表格，這些表格具體歸納了各分項工程的做法、尺寸、規格、型號，是施工圖紙的組成部分。

　　在施工圖紙中常見的表有以下一些。

　　1、室內、外做法表主要說明室內外各部分的具體做法，如室外勒腳怎樣做，某房間的地面怎樣做等。

　　2、門、窗表表明一幢建筑全部所需的門、窗型號，高寬尺寸(或洞口尺寸)，以及各種型號門、窗的需用數量。

　　3、構件表根據工程所需的梁、柱、板的編號、名稱，列出各類構件的規格、尺寸、型號、需要數量。

　　4、鋼筋表在各種鋼筋混凝土梁、柱、板、基礎等結構中，所需鋼筋的品種、直徑、規格、尺寸、形狀、根數和重量。

　　在看施工圖時，最好先將自己看圖時理解到的各種數據，與有關表中的數據進行核對，如完全一致證明圖紙及理解均無錯誤，如發現型號不對、規格不符、數量不等時，應再次認真核對，進一步加深理解，提高對設計圖紙的認識，同時也能及時發現圖、表中的錯誤。

　　7、一絲不茍

　　看圖紙必須認真、仔細、一絲不茍。對施工圖中的每個數據、尺寸，每個圖例、符號，每條文字說明，都不能隨意放過。

　　對圖紙中表述不清或尺寸短缺的部分，絕不能憑自己的想象、估計、猜測來施工，否則就會差之毫厘，失之千里。

　　另外，一份比較復雜的設計圖紙，常常是由若干專業設計人員共同完成的，由于種種原因，在尺寸上可能出現某些矛盾。

　　如總尺寸與細部尺寸不符;

　　大樣、小樣尺寸兩樣;

　　建筑圖上的墻、梁位置與結構圖錯位;

　　總標高或樓層標高與細部或結構圖中的標注不符;

　　由于設計人員的疏忽，出現某些漏標、漏注部位。

　　因此施工人員在看圖時必須一絲不茍，才能發現此類問題，然后與設計人員共同解決，避免錯誤的發生。

　　8、三個結合

　　在學習土建施工圖時，必須注意結合學習其他專業圖紙，才能全面地、正確的了解工程的全貌。

　　尤其是對大型工程，有總平面布置圖，有土方平衡圖，有水、暖、電、衛生設備安裝圖，有設備基礎施工圖，有室內外的管道、管溝、電纜圖等。這些各個專業的圖紙，組成了一個工程項目完整的總體。這些專業圖紙之間必須互相呼應，相輔相成。

　　因此，在看土建圖時要注意做到三個結合。

　　1、建筑與結構結合

　　即在看建筑圖時，必須與結構圖互相對照著看圖。

　　2、室內與室外結合

　　在看單位工程施工圖時，必須相應地看總平面圖，了解本工程在建筑區域內的具體位置、方向、環境以及絕對高程;同時要了解室外各種管線布置情況，以及對本工程在施工中的影響，了解現場的防洪排水問題應如何處理等。

　　3、土建與安裝結合

　　在看土建圖時，必須結合看本工程的安裝圖，一定要做到：

　　預留洞、預留槽，弄清位置和大小，施工當中要留好;

　　預埋件、預埋管，規格數量核對好，及時安上別忘掉。

　　就是要求在看土建圖時，一定要注意各種管、溝的進口、位置、大小、標高與安裝圖是否交圈;設備預留洞口要多大，留在什么部位，哪些地方要預埋鐵件或預埋管等。

　　9、掌握技巧

　　看圖紙和從事其他操作一樣，除了熟練以外，還有技巧問題，看圖的技巧因人而異，各不相同，現介紹幾點。

　　1、隨看隨記看圖時，應隨手記下主要部位的做法和尺寸，記下需要解決的問題，并逐張看，逐張記，逐個解決疑難問題，以加深印象。

　　2、先粗后細先將全部圖紙粗看一遍，大體形成一個整體概念，然后再逐張細看2～3遍。細看時，主要是了解詳細的做法，逐個解決粗看中提出的一些疑問，從而加深理解，加深記憶。

　　3、反復對照，找出規律對圖紙大體看過一遍后，再將有關圖紙擺在一起，反復對照.找出內在的規律和聯系，從而鞏固對圖紙的理解。

　　4、圖上標注，加強記憶為了看圖方便，加深記憶，可把某些圖紙上的尺寸、說明、型號等標注到常用圖紙上，如標注到平面圖上等。這樣可以加深記憶，有利于發現問題。

　　10、整體概念

　　通過以上幾個步驟的學習，對擬建工程就可以形成一個整體概念，對建筑物的特點、形狀、尺寸、布置和要求已十分清楚。有了這個整體概念，在施工中就胸有成竹，可減少或避免錯誤。學會了以上幾點，你也可以成為農村自建別墅的專家。
